七塔多效差壓蒸餾裝置技術
—可同時生產優級、普級、無水乙醇三種產品
一、質量標準
產品質量符合優級（普級）食用酒精國家GB10343-2008標準，無水酒精GB678-2008標準。
二、工藝過程
本工藝技術把最先進的中科天元專有的ZKTY®G5D2①“雙粗塔差壓蒸餾技術”及“五塔差壓蒸餾技術”緊密地結合了起來，形成了新一代具有自主知識產權的七塔多效差壓蒸餾技術，配置粗塔、脫醛塔、組合塔、水洗塔、精餾塔、甲醇塔、回收塔，基于“精塔一塔供熱”，精塔頂酒汽供熱組合塔、回收塔和水洗塔，組合塔頂酒汽供熱粗塔，水洗塔和回收塔頂酒汽供熱甲醇塔的熱量耦合方案，其它熱源作為醪液多梯次預熱，沸點進料，生產優級和普級食用酒精。如果與分子篩系統配套，也可以調整為生產燃料乙醇與優級食用酒精。噸酒汽耗小于1.5噸蒸汽。

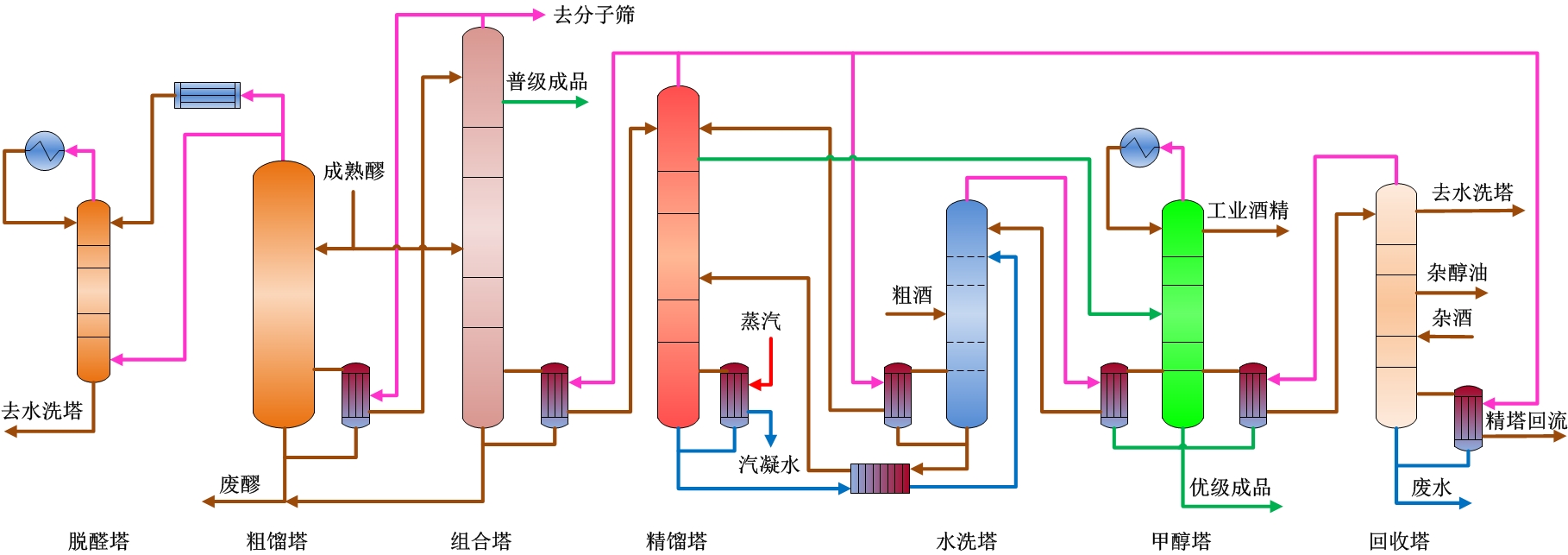

流程如圖：
三、技術特點
1、一套裝置能同時生產多種產品，靈活多變，更適應市場變化需求；
2、兩種工藝結合應用，實現一塔供汽，充分考慮了溫位、能量的合理多級匹配，充分利用了系統內的有效能，最大限度地降低了蒸汽和冷卻水的消耗；采用多點有效排雜技術，產品質量穩定可靠；
3、通過一套熱能多級耦合的裝置實現多種產品的生產，并配置高效塔內件，高效換熱元件，高效率的機械設備及高度的自動化控制，減少了投資，減少了操作人員數量，降低了產品的成本，提高了產品的競爭力，提高了裝置的可靠性、自動化，裝置性價比更高；
4、傳統的兩塔常壓裝置，通過此項技術技改，質量超優、產能翻番、能耗減半；五塔差壓裝置，通過此項技術技改并配置分子篩脫水裝置，投入少而實現產能翻番、能耗降低、產品多樣；
行業的發展，需要優級食用酒精 + 燃料乙醇的產品結構，可以通過此項技術技改一次性實現。
四、噸產品消耗指標
|
序號 |
項 目 |
單 位 |
數 量 |
備 注 |
|
1 |
一次水 |
m3/t |
5 |
溫度≤25℃ |
|
2 |
循環水 |
m3/t |
90 |
初溫≤32℃ |
|
3 |
電 |
kWh/t |
28 |
電壓380V 50Hz |
|
4 |
蒸汽 |
t/t |
1.5 |
≥0.6MPa |
五、工程應用
山東渠風食品科技有限公司--年產4萬噸五塔優級食用酒精裝置技改為年產9萬噸普優級食用酒精裝置及配套3萬噸無水酒精分子篩裝置建設項目
